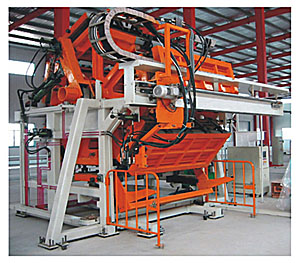

該生產線是一種旋轉式七工位設備，主要用于冰箱門體的無氟發泡。其工作過程如下：
操作人員將門殼體和內膽分別放入模具后，接模油缸把下模架升到水平位置，混合頭自動充注系統按程序預先設定數據自動充注。充注完畢后，小車退到原始位置。旋轉驅動油缸開始動作，帶動回轉盤旋轉。在旋轉過程中，下模架沿光滑的軌道滾動后進行合模。旋轉到位后，定位油缸進行定位，同時鎖模油缸進行鎖模，按模油缸上升，旋轉油缸在上定位油缸退出后返回，按模油缸上升到位后，開鎖油缸開鎖，下模架隨著接模油缸下降到原始位置開模，操作人員可取出成品，再放入門殼體及內膽，一個動作循環完成。
通用技術參數：
外形尺寸（長×寬×高）約：6100×6000×4600mm
工 位 數：7或8
模板尺寸（長×寬）：2000×900mm
模架閉合高度：200mm
生產節拍（不含人工時間）：65秒
發泡介質：HCFC141b、環戊烷或HFC245fa+ISO
電 容 量：約65Kw（380V、50Hz） |
